学名：银口树
拉丁名称为：Heritiera(巴新，代码HER)
木材名称：银口木
科属名：木兰亚纲-禾本科
商品名：银口木、银口、银口树
不规范名称：银木

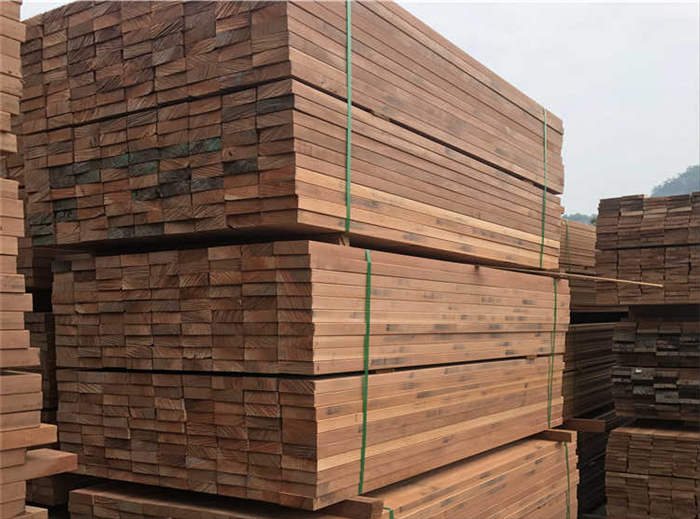

银口木属乔木，高达30—50米。直径达0.8米，具大坂根。
宏观构造：散孔材，管孔肉眼下可见，大小中等；略具红褐色树胶。轴向薄壁组织放大镜下略见，环管束状及不规则弦向线状，后者细如牛毛，很密集。木射线放大镜下明显，密度中，略宽。横断面：心边材区别明显。心材红褐色至紫红褐色。边材色浅，粉红褐色，生长轮略明显。
识别要点：银口木外皮黄褐色，具细龟裂纹。内皮黄白色，斜切面有褐色细条纹。与朴开拉相比，其弦切面花纹更细腻，颜色更偏黄一些，管孔中沉积物更丰富一些。
银口木木材光泽弱；无特殊气味和滋味；纹理直至略交错；结构中，略均匀。木材甚重（含水率12%时密度为1.02g/cm3），甚硬；强度高。干燥性能良好，但有时发生表面细裂纹。木材性质干缩大；全干干缩率：弦向为7.4%-7.7%，径向为4.6%-5.3%；气干干缩率：弦向为4.5%，径向为2.5%；尺寸稳定性中，体积胀缩率为0.47%。木材重量中；基本密度约5.5g/cm3，气干密度0.64-0.80g/cm3；强度高，顺纹抗压强度50-62MPa，抗弯强度84-142MPa，抗弯弹性模量10.7-13.2GPa。

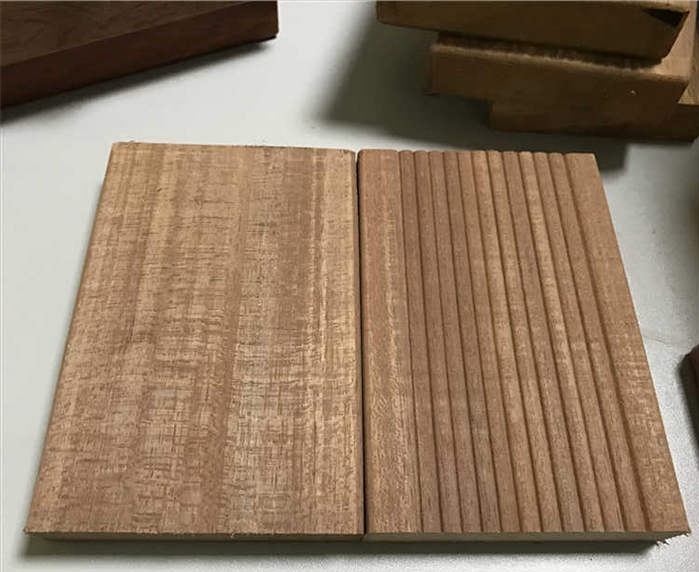

银口木材质很耐腐，心材几乎不受任何菌虫危害。木材锯解困难，尤以干燥后为然，更好生材时就进行加工。木材在径切面呈现深浅相间的条状花纹，并不特别引人注目，而在弦面呈现羽状条纹很美丽。
